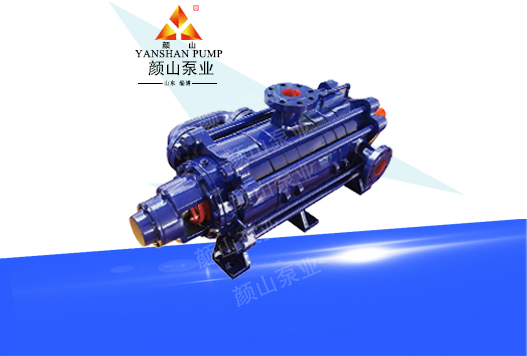

MD(P)型煤矿用耐磨多级离心泵

MD(P)型煤矿用耐磨多级离心泵
产品概述:

  MD(P)平衡型煤矿用耐磨多级离心泵是我公司在引进、消化、吸收先进技术基础上研制开发成功的,该产品不仅效率高、汽蚀性能好、关键是运行平稳可靠。适用于煤碳,矿山、工厂及其它场合输送固体颗粒含量不大于1.5%(粒径小于0.5mm)、温度不大于40℃的中性矿井水和其它类似的污水。

具体型号参数请点击下载链接

/upload/file/20200613/20200613172731_80867.docx

  • 工作原理

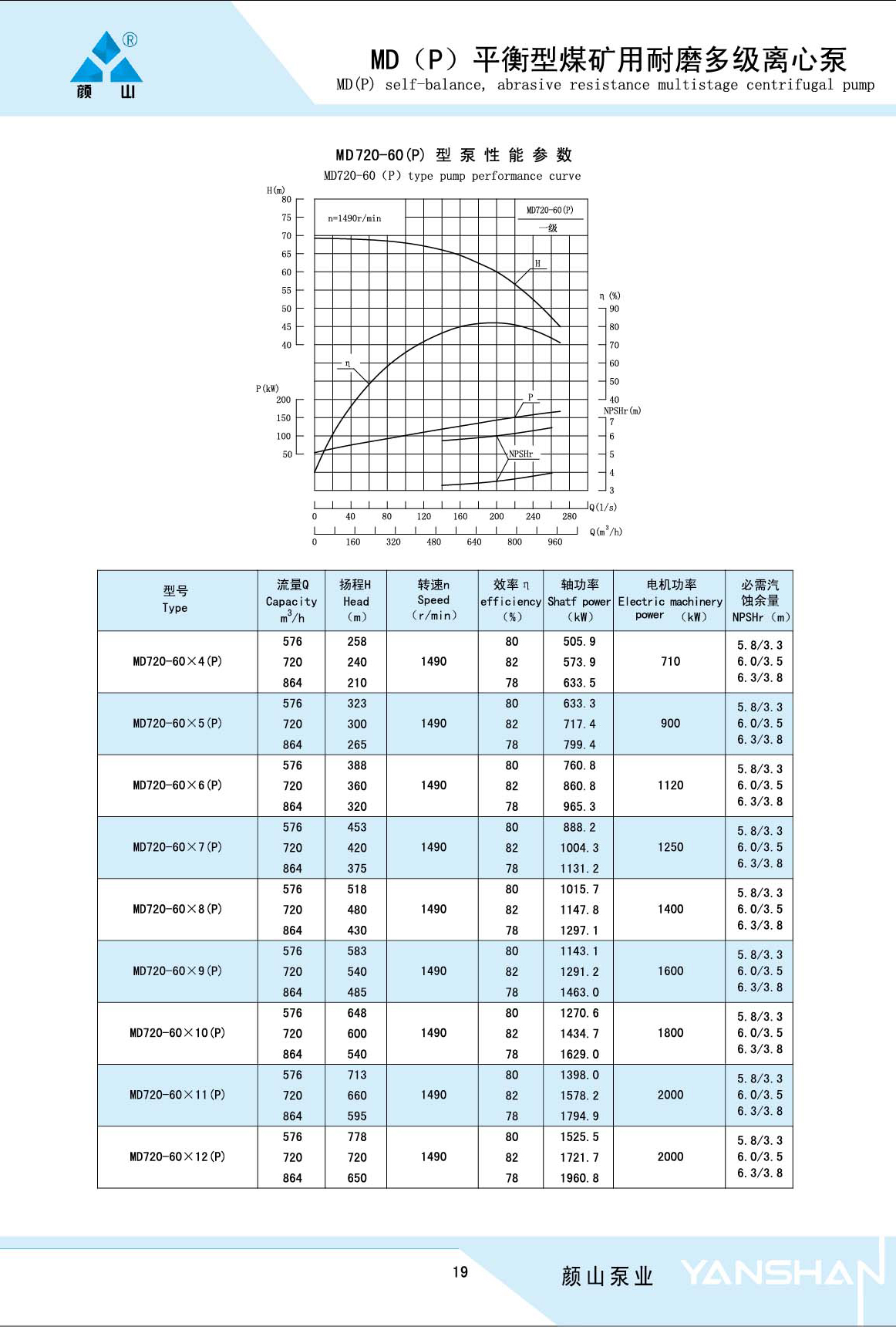

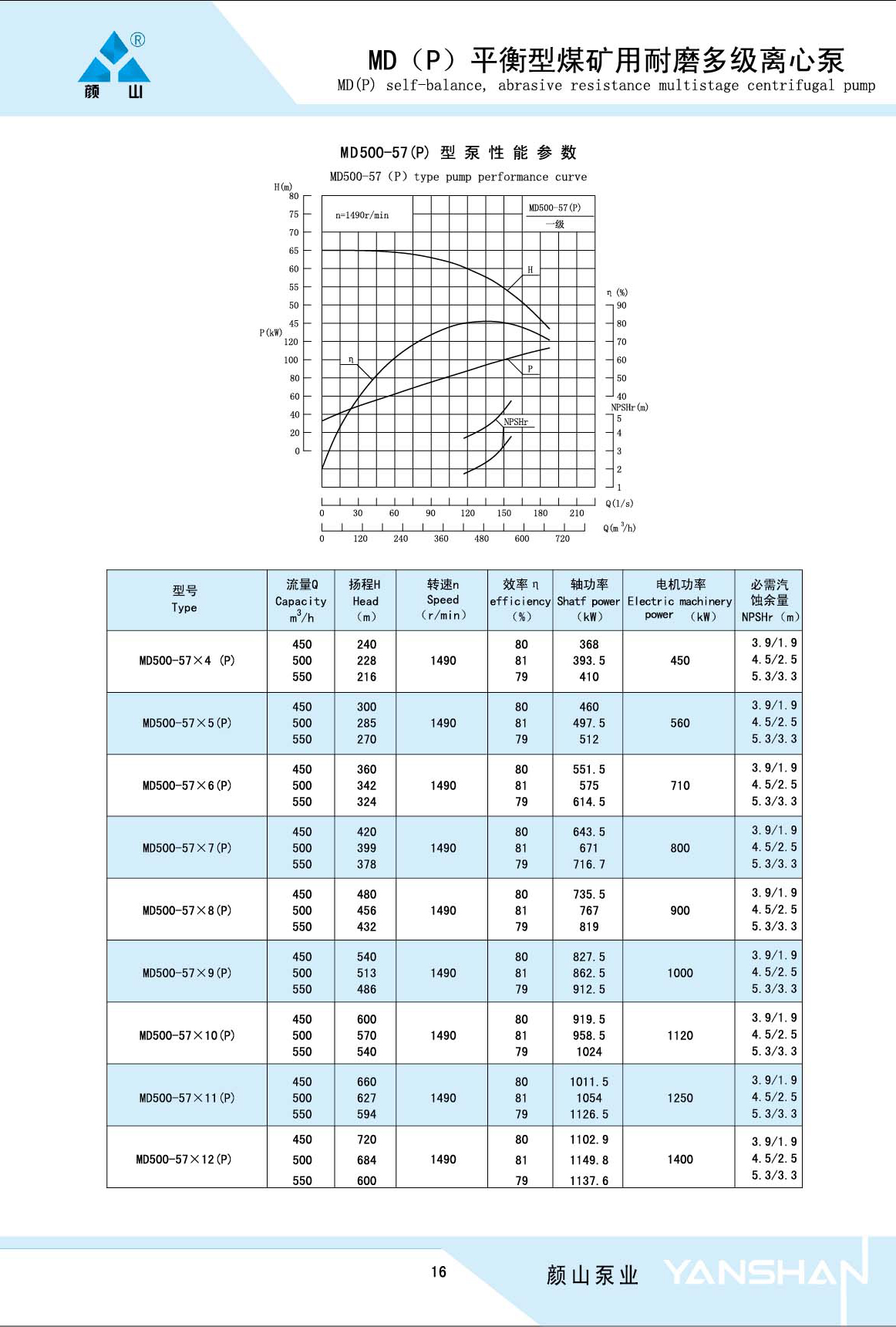

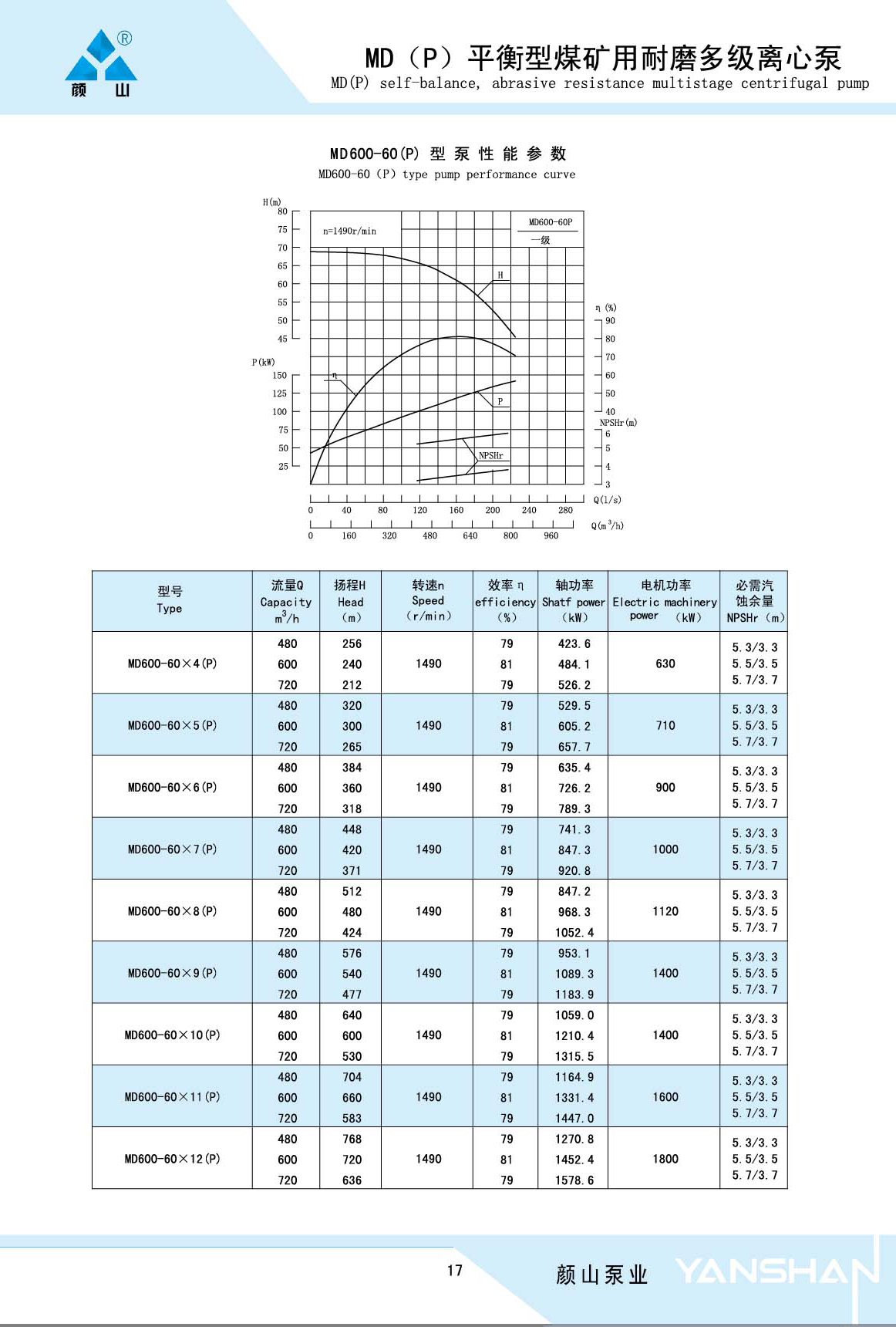

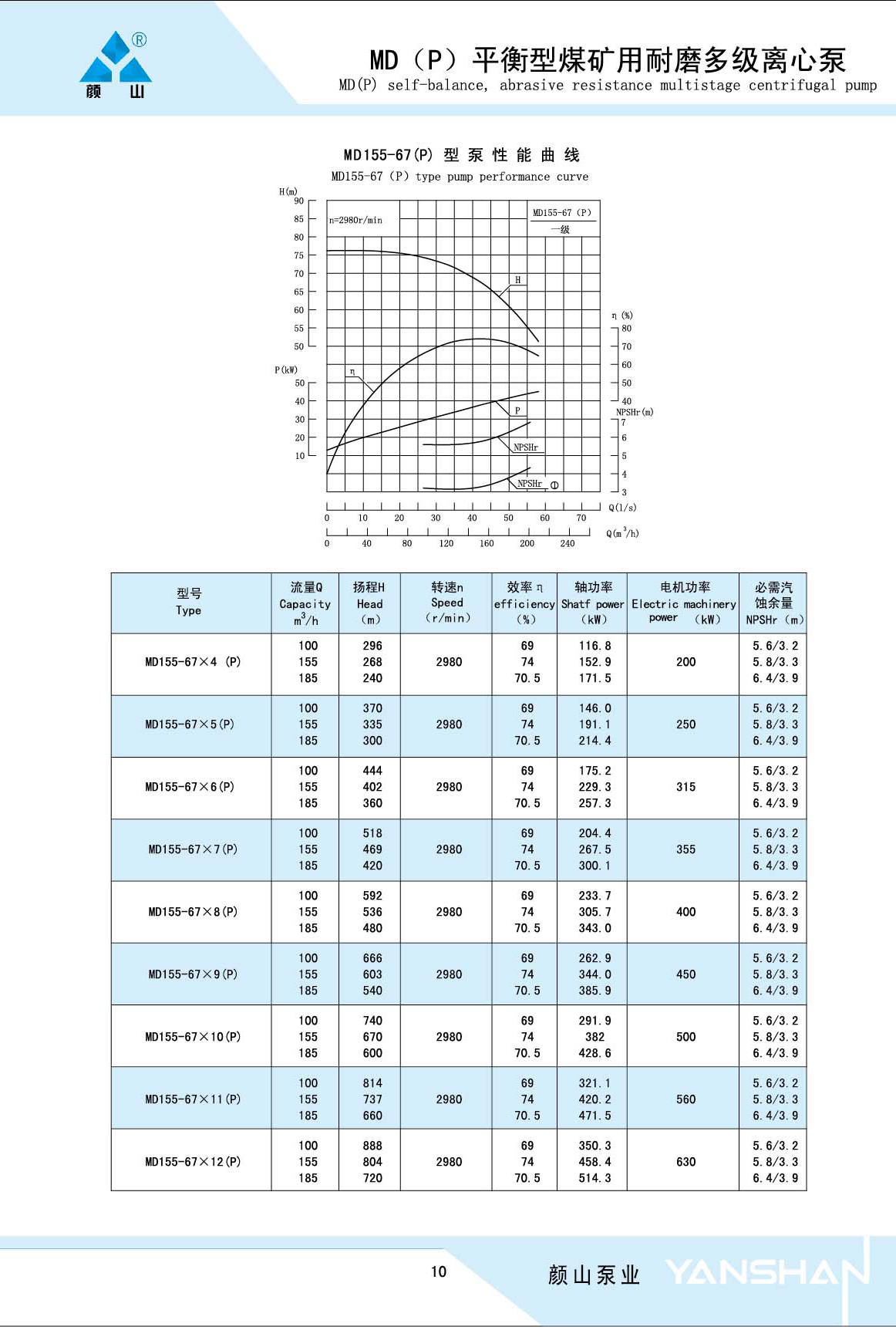

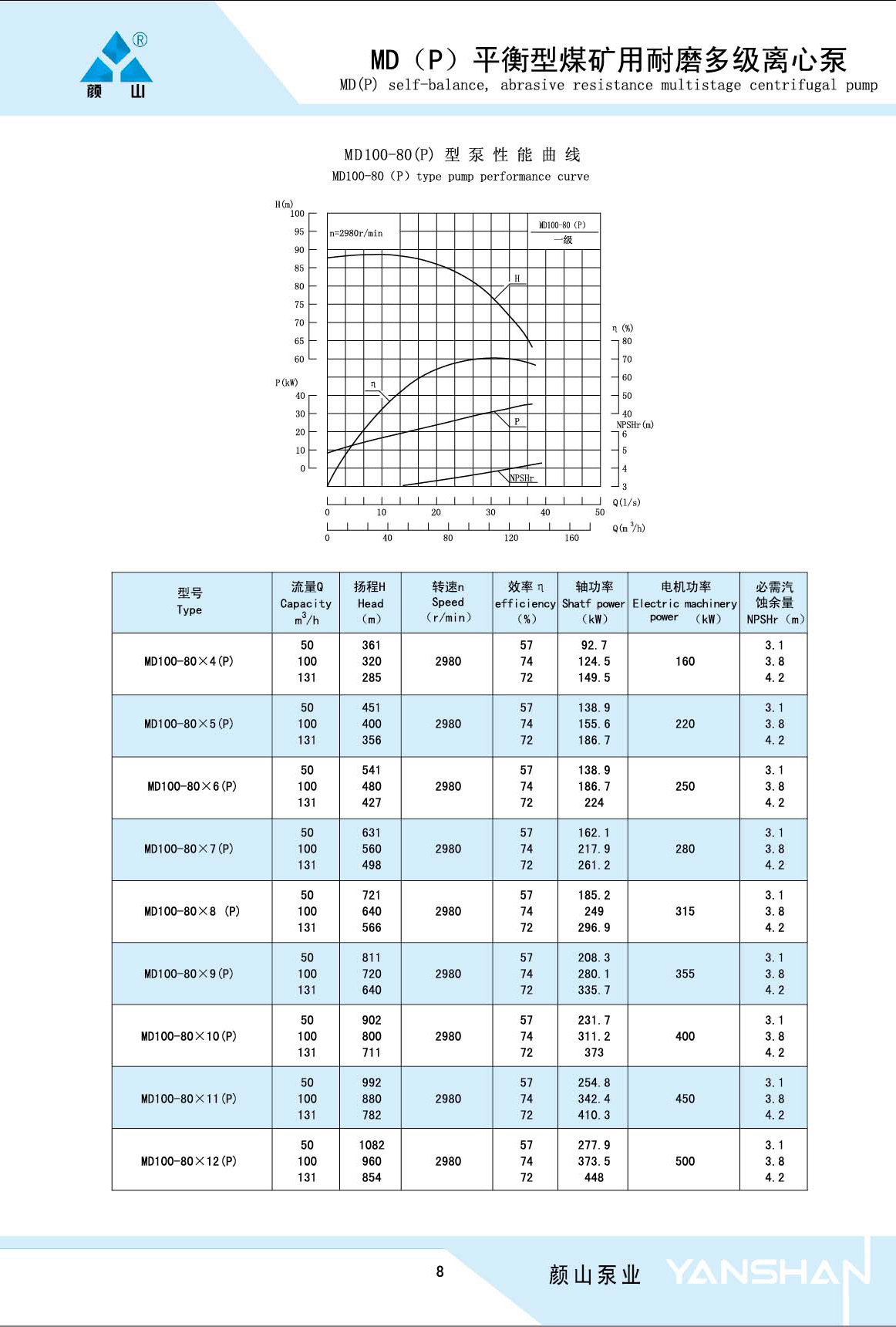

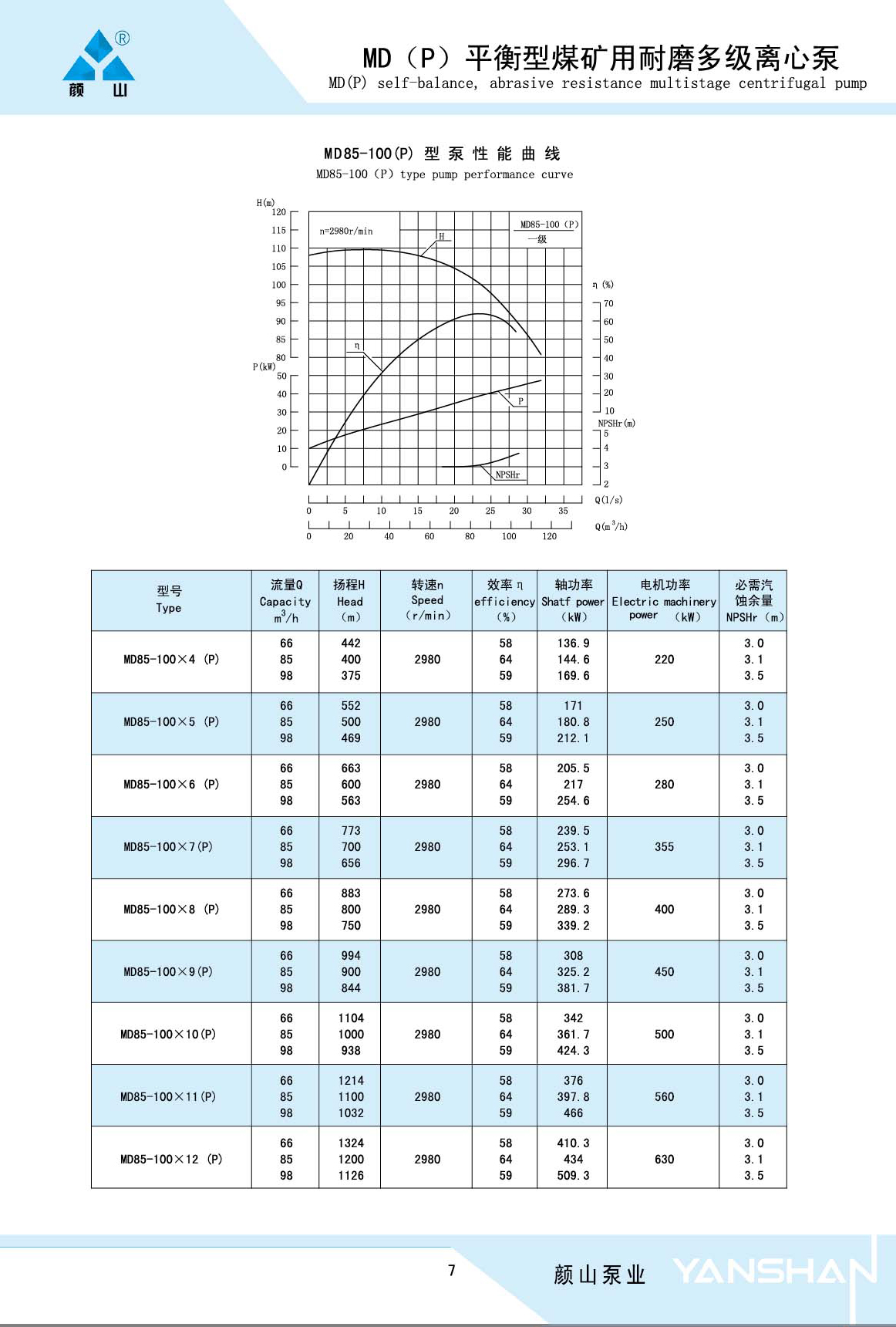

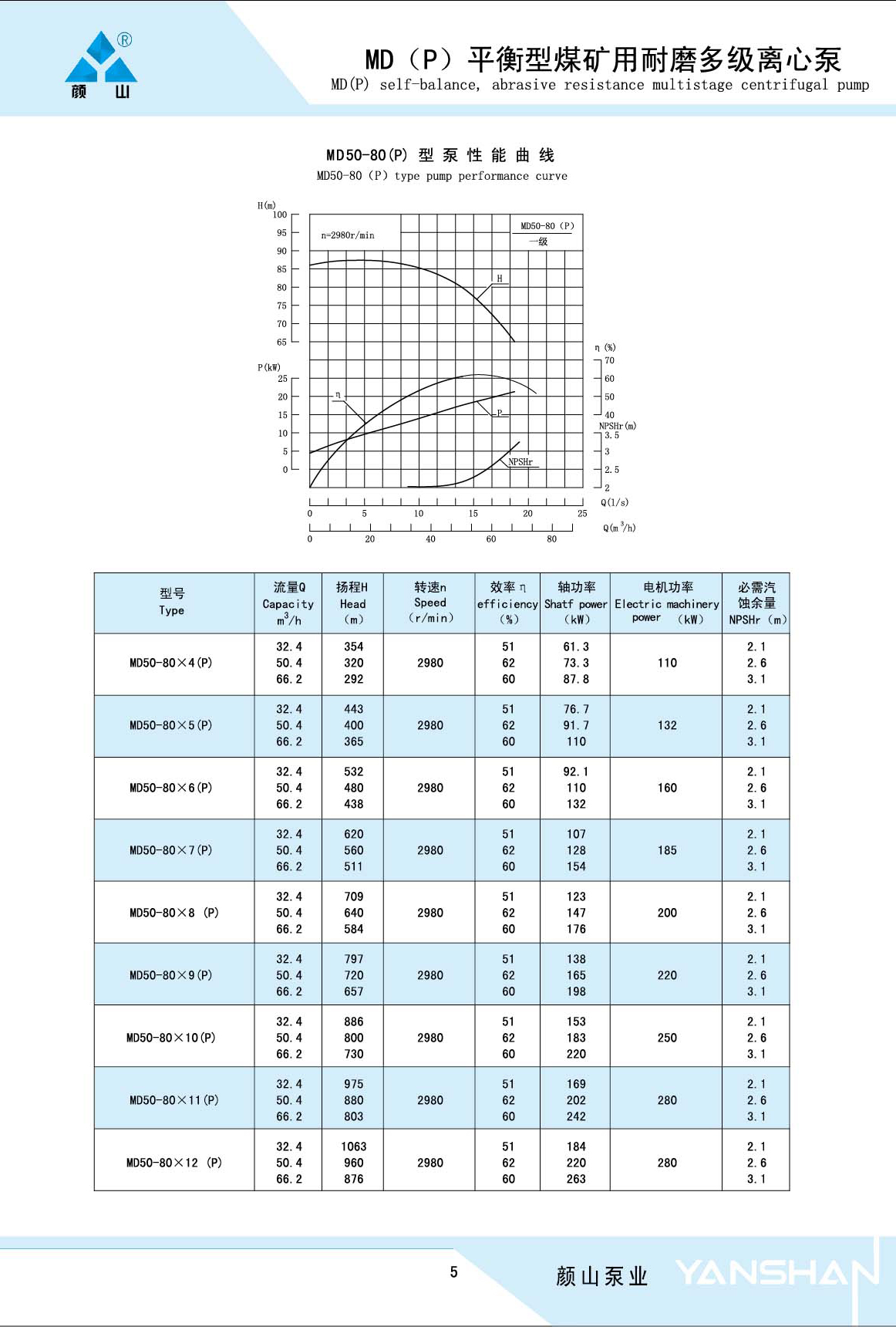

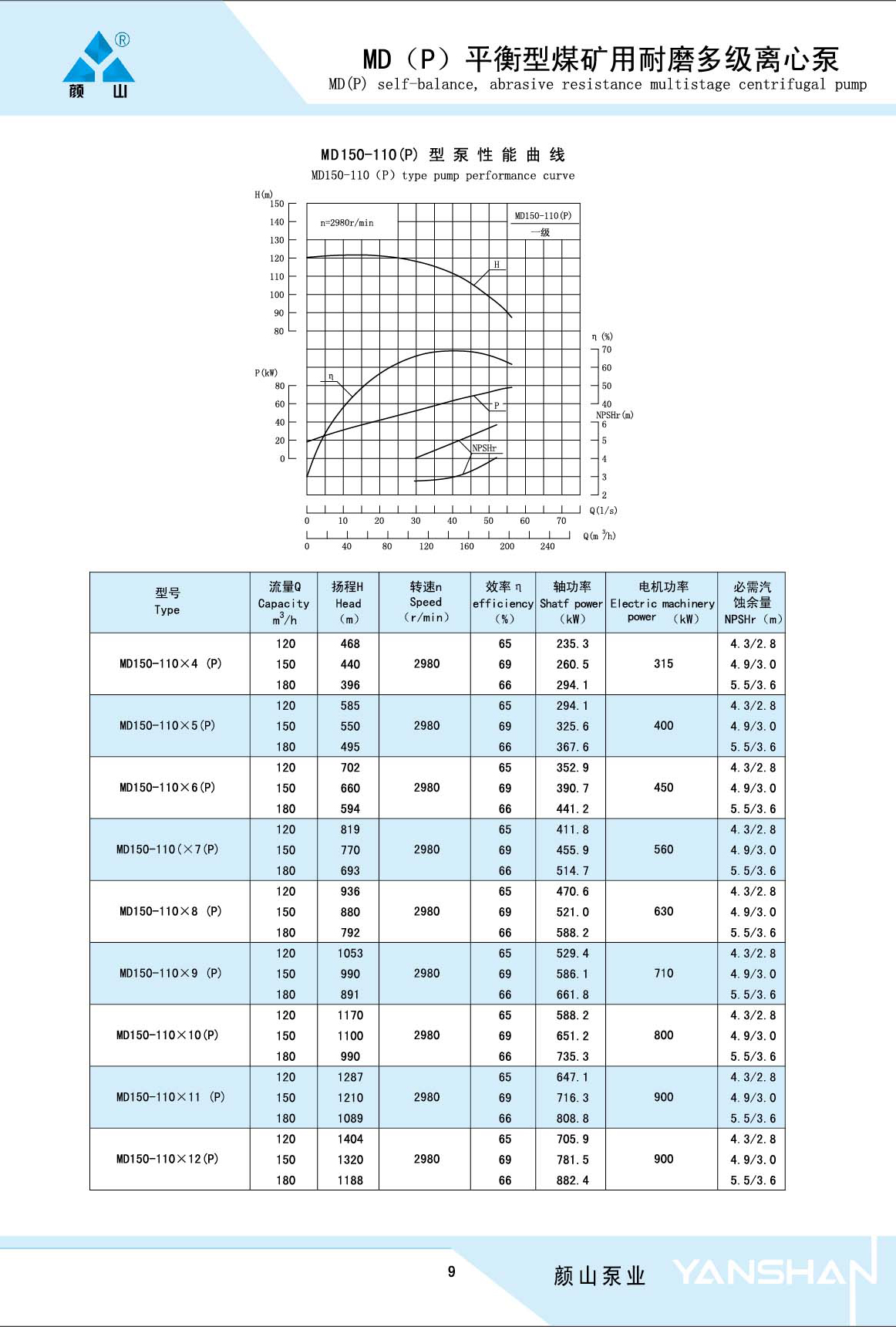

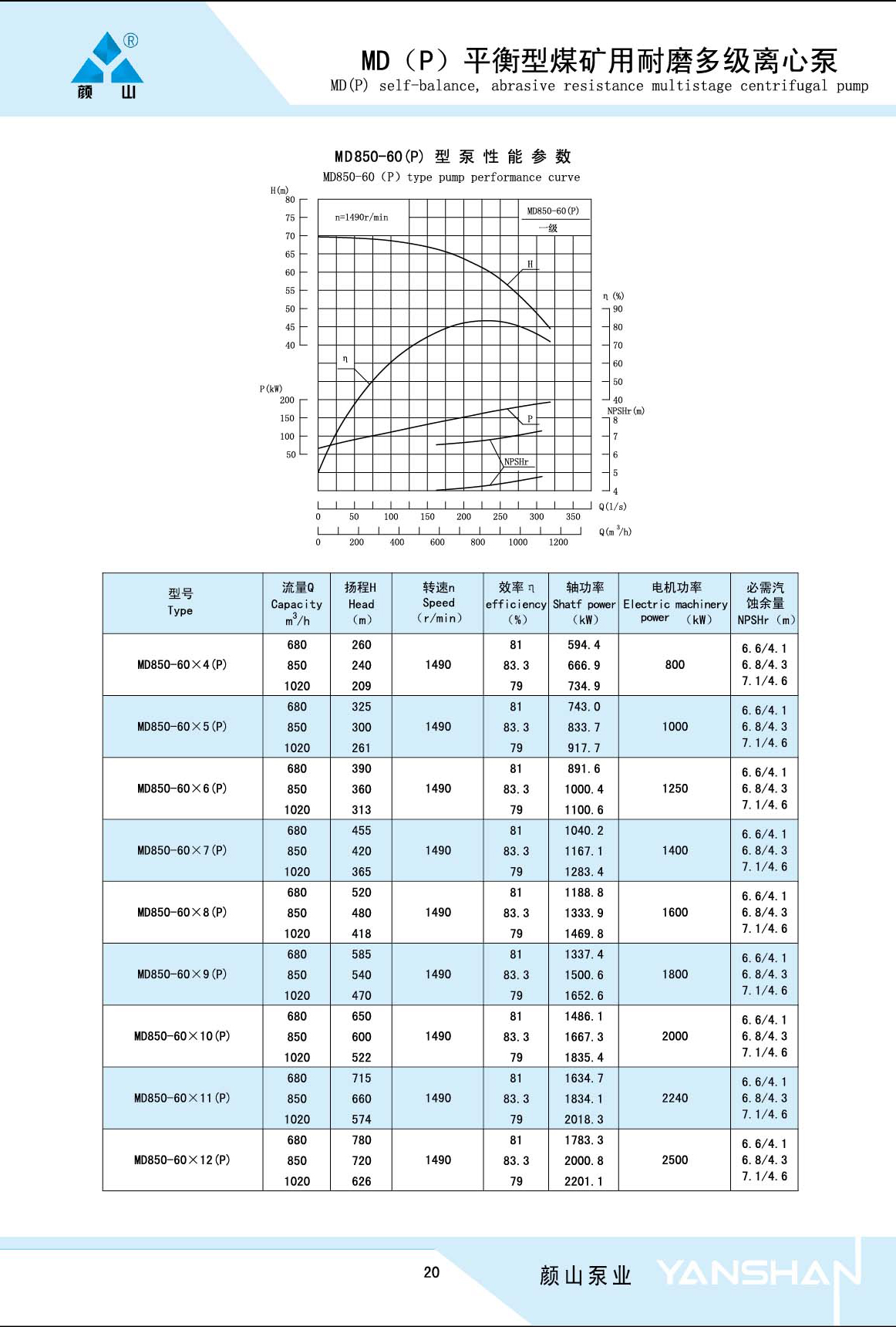

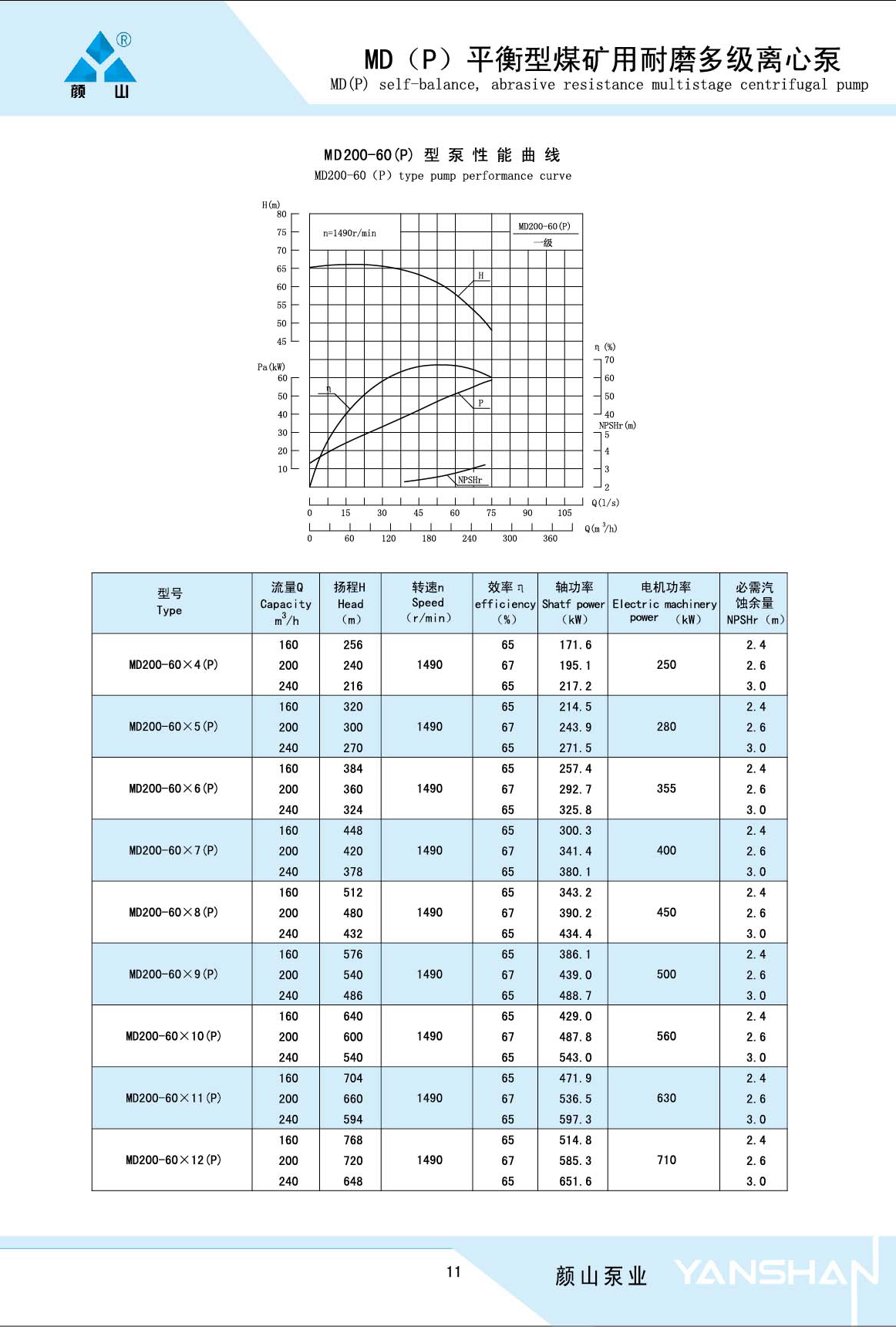

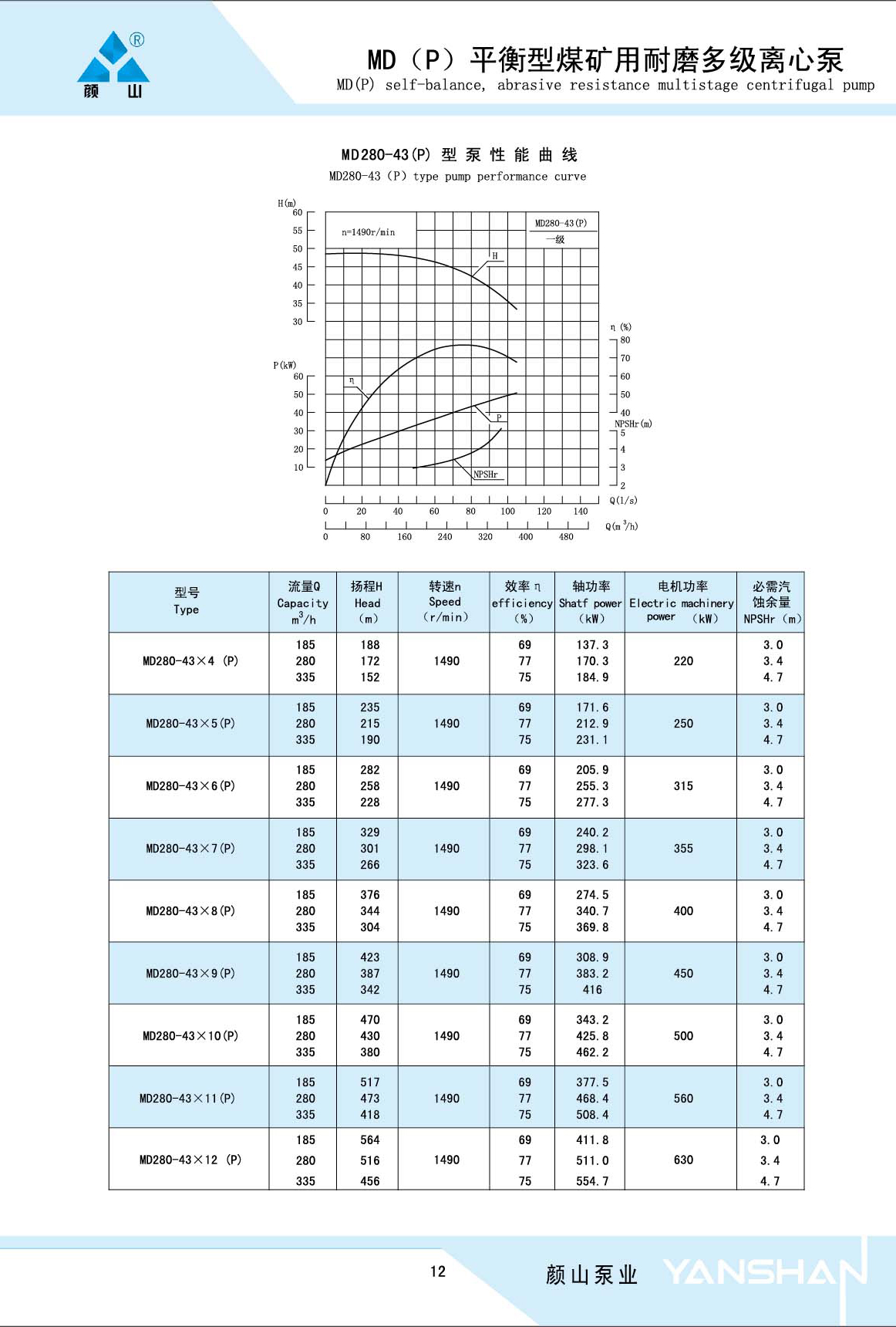

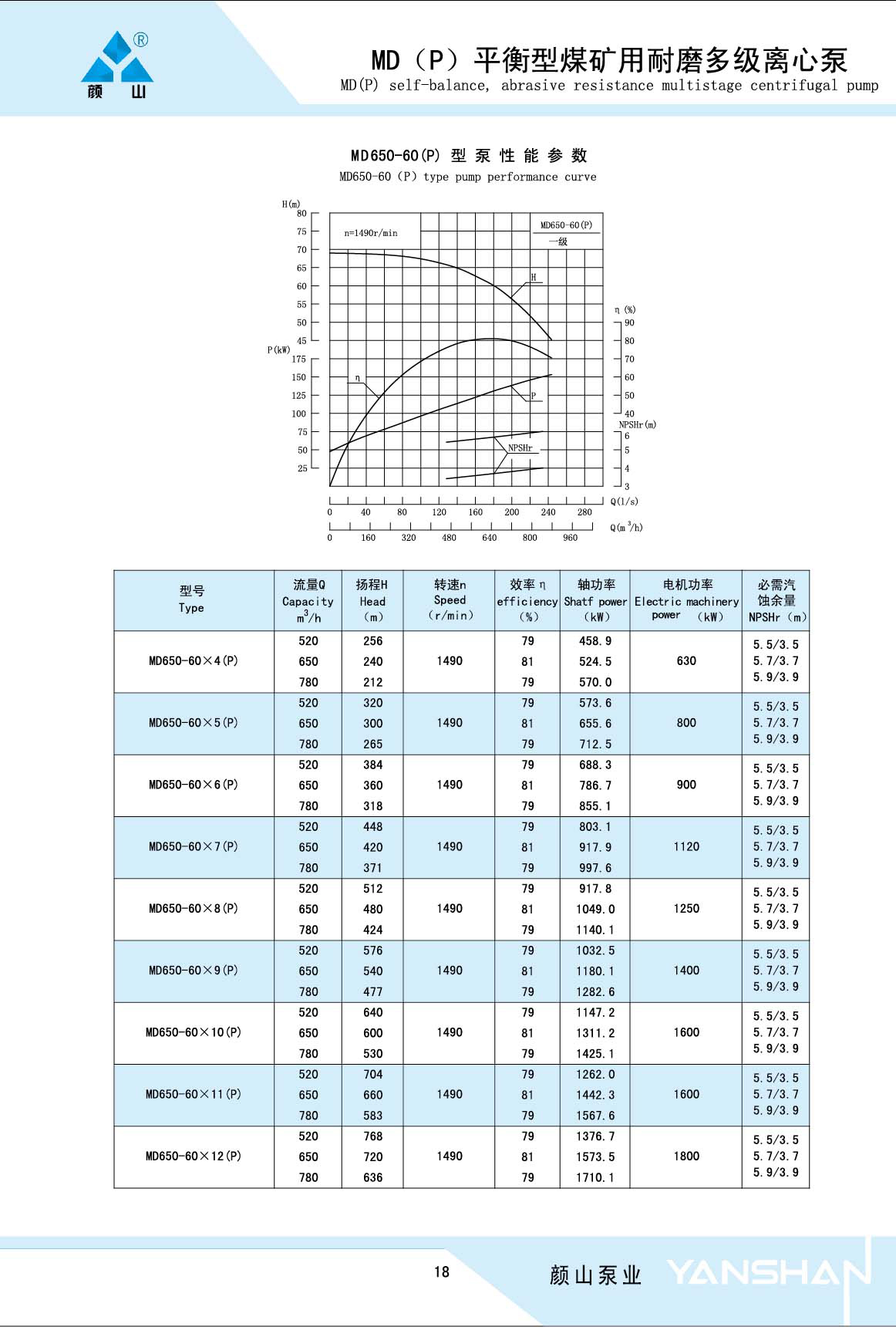

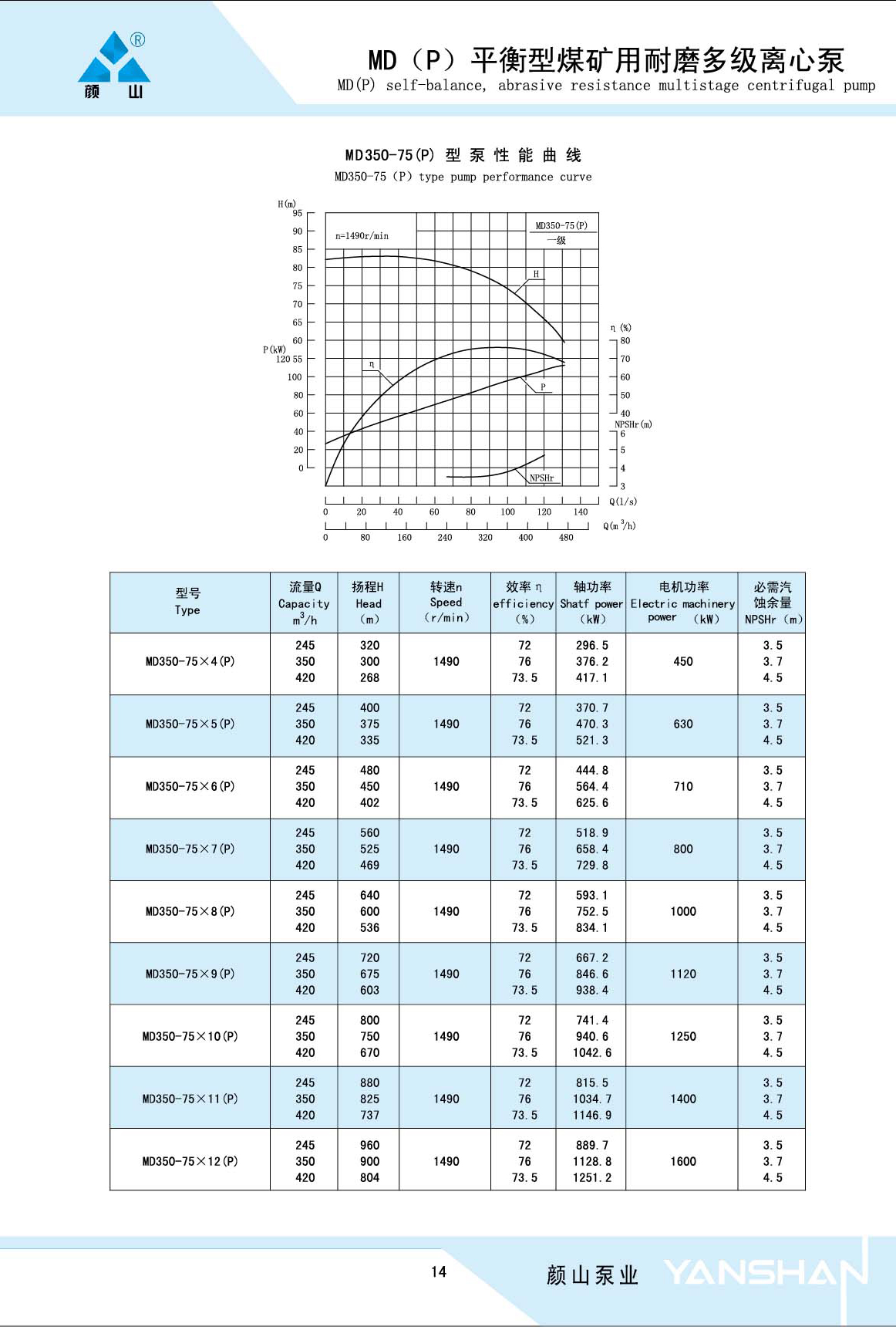

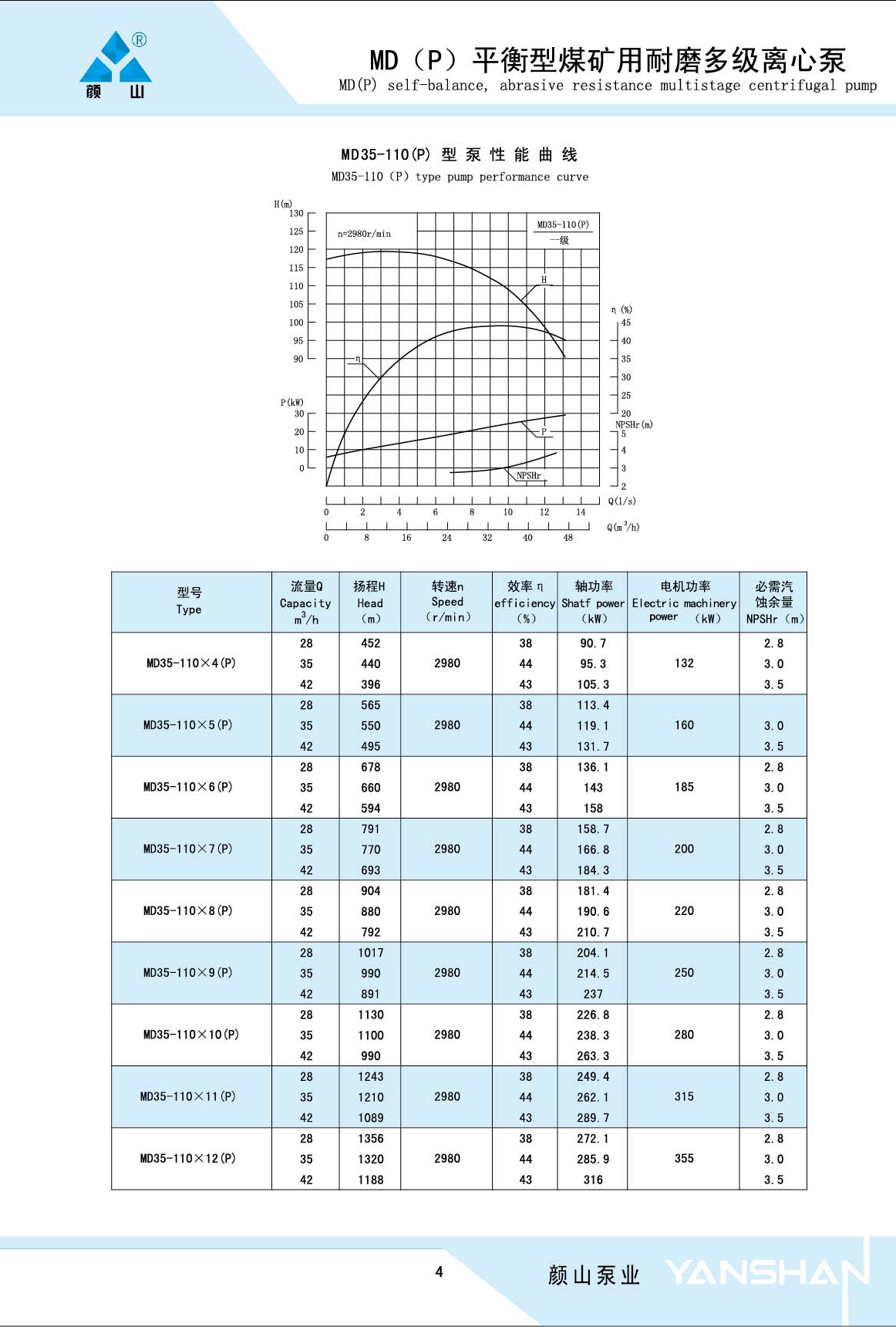

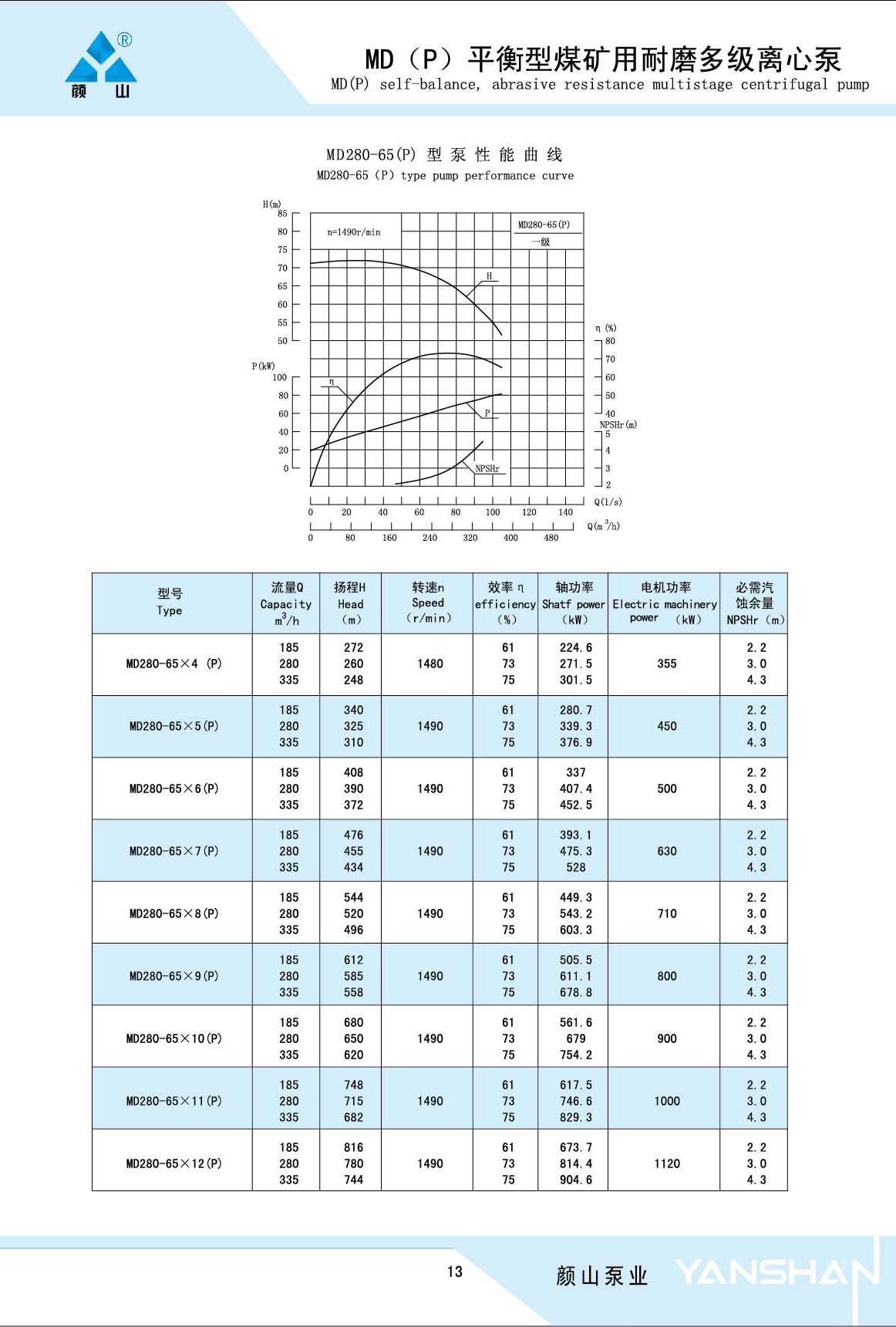

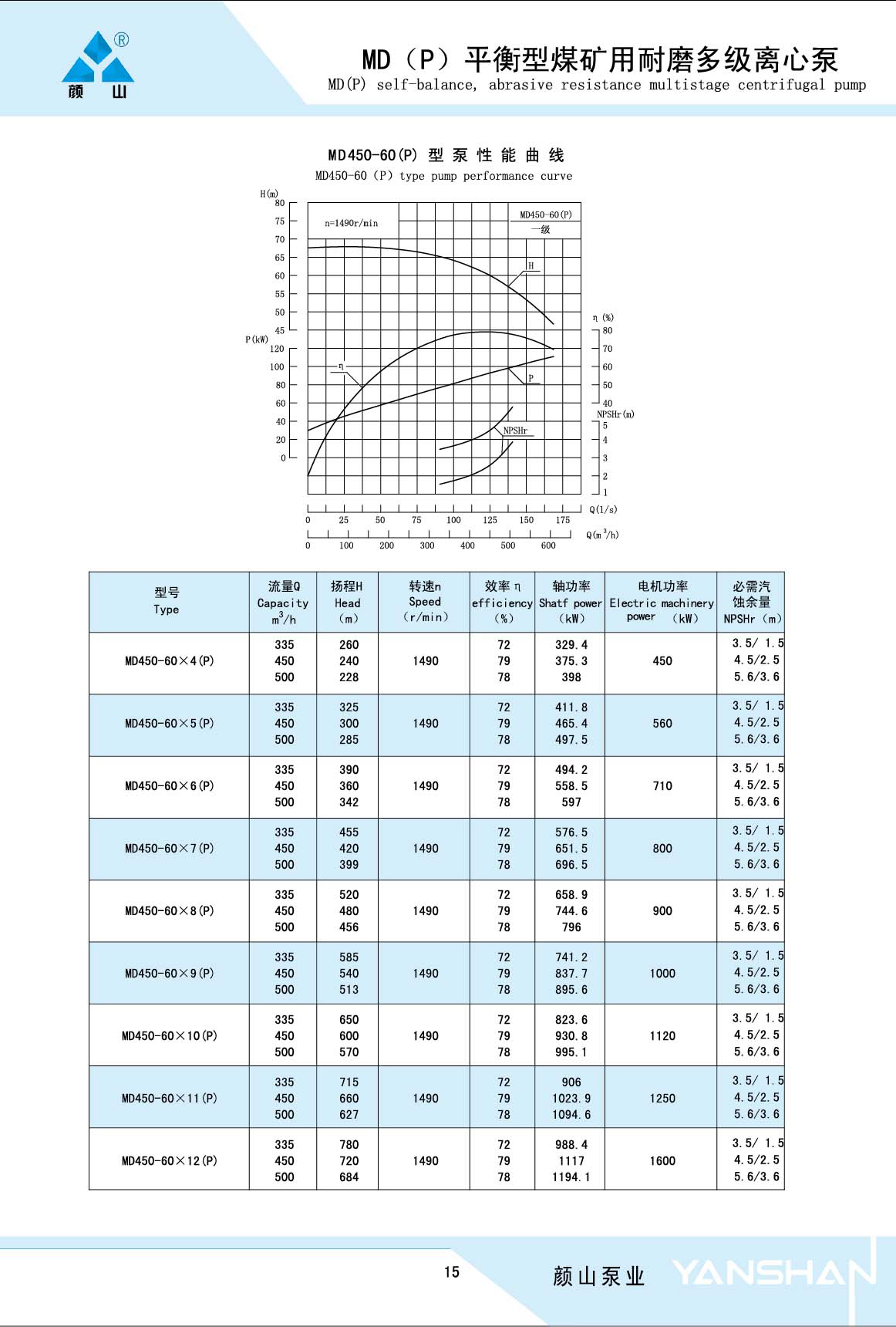

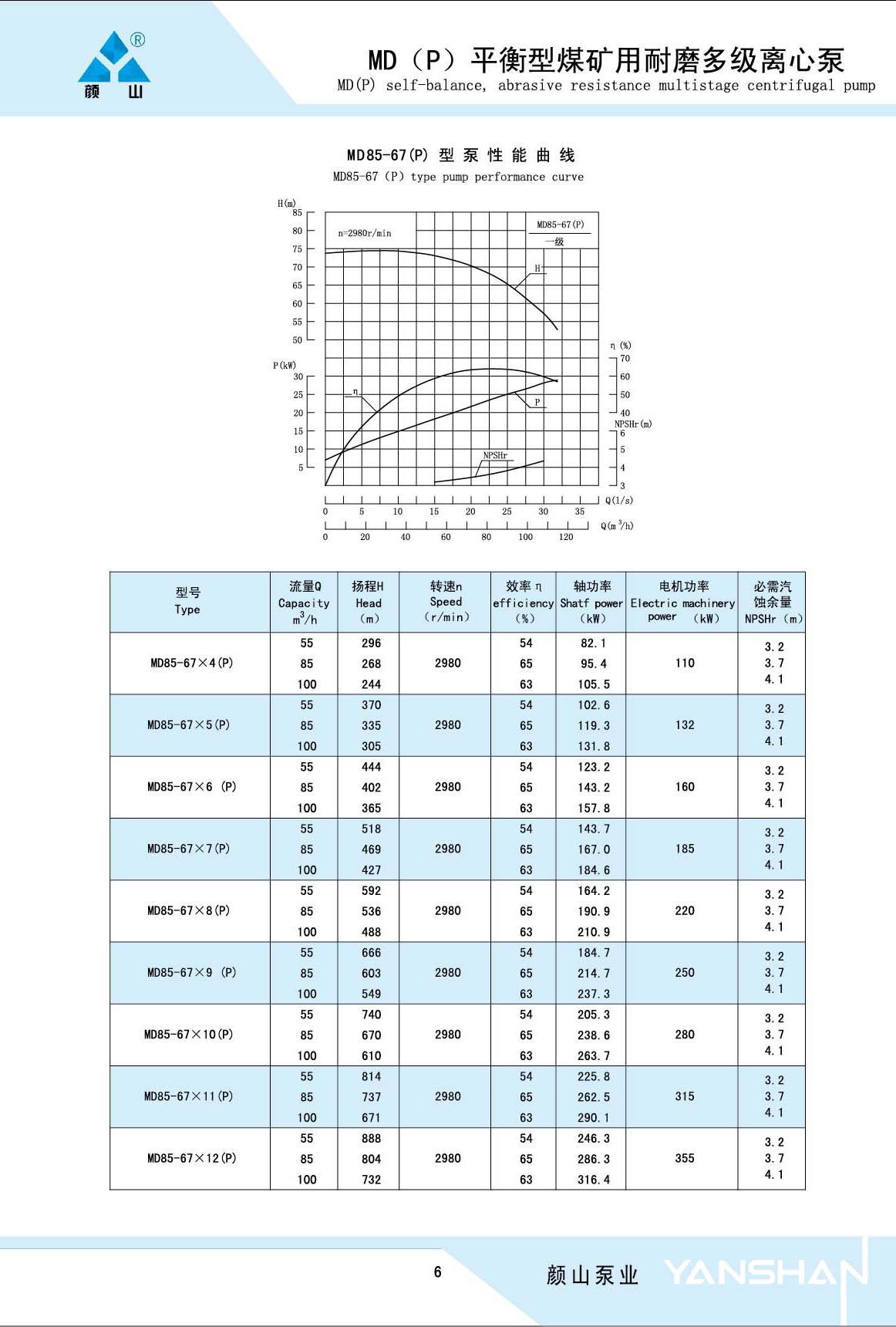

  • 性能参数

  结构、工作原理:

  1、MD(P)型泵系卧式单吸多级分段式离心泵,其吸入口位于前进水段上垂直向上,根据实际使用需要,也可调换成水平位置,出水段在整台泵的中间,吐出口在出水段上垂直向上,用拉紧螺栓将泵的连接架、前进水段、中段、出水段、后进水段联成一体,扬程可根据使用需要增减水泵的级数。

  2、主要零部件的结构、工作原理

  ⑴ 水泵的主要零件:前进水段、出水段、后进水段、导叶、右导叶、出水段左导叶、出水段右导叶、中段、叶轮、右叶轮、轴、平衡鼓、前定位套、后定位套、连接架、换向流道等;转子由装在轴上的叶轮、右叶轮、平衡鼓、叶轮挡套、前定位套、后定位套等零件组成,转子驱动端采用一个滚柱轴承支撑,末端采用一对角接触球轴承面对面布置,轴承采用油脂润滑。

  ⑵ 泵的工作室由前进水段、后进水段、中段、导叶、右导叶、出水段左导叶、出水段右导叶、换向流道和出水段共同形成,液体沿轴向单侧进入,工作时靠作用在每对对称布置的叶轮上的轴向力相反,能互相抵消,使产生的轴向力得到平衡,两端布置了低压级减小了轴封所承受的压力。

  ⑶ ①轴封:采用软填料密封,填料的松紧程度必须适当,以液体能一滴一滴的渗出为宜。

  ②传动:泵通过弹性联轴器由电机直接驱动;从电机方向看,泵为顺时针方向旋转。

  ③轴承:驱动端采用滚柱轴承,末端采用一对角接触球轴承。

  ④密封环:防止水泵中高压水漏回进水部位,磨损后可更换。

  ⑤平衡鼓:装在末级叶轮之后,随转子一起旋转,平衡鼓外圆表面与平衡套内孔表面形成径向间隙。

  ⑥前、后定位套:在两填料室处,磨损后可更换。

  ⑷ 工作原理 :泵轴在电动机的带动下旋转,对液体作功,使其能量增加,从而使需要数量的液体由吸入池经泵的过流部件送到要求的高处或要求压力的地方。

  型号意义:

  如 : MD100 —80 × 8 (P) MD:煤矿用耐磨多级离心泵 100:流量 100m3 / h 80 :单级扬程80m 8 :级数(P): 平衡型
